تست دود اتاق تمیز چیست؟

در یک اتاق تمیز، تمیز بودن هوا فقط به تعداد ذرات موجود در محیط محدود نمی‌شود؛ نحوه حرکت هوا نیز اهمیت بسیار زیادی دارد. ممکن است یک اتاق تمیز از نظر تعداد ذرات شرایط قابل قبولی داشته باشد، اما جریان هوا در بخشی از آن دچار گردابه، برگشت جریان یا آشفتگی شود و آلودگی را به سمت یک سطح یا محصول حساس منتقل کند. اینجاست که تست دود اتاق تمیز یا Smoke Test اهمیت پیدا می‌کند.

در این تست با استفاده از یک ماده قابل مشاهده و کنترل‌شده، مسیر حرکت هوا در اتاق یا ناحیه بحرانی قابل مشاهده می‌شود. به این ترتیب می‌توان بررسی کرد که آیا جریان هوا مطابق طراحی حرکت می‌کند، آیا جریان یک‌طرفه به‌درستی برقرار است و آیا تجهیزات، اپراتورها و فرآیند کاری باعث اختلال در الگوی جریان هوا می‌شوند یا خیر.

در منابع تخصصی، این آزمایش بیشتر با عناوینی مانند Smoke Study، Smoke Test و Airflow Visualization Study شناخته می‌شود. استاندارد ISO 14644-3 نیز مجموعه‌ای از روش‌های آزمون عملکردی برای کلین‌روم‌ها و نواحی تمیز ارائه می‌کند و الزامات آزمون را متناسب با نوع جریان هوا و وضعیت بهره‌برداری در نظر می‌گیرد.

تست دود اتاق تمیز چیست؟

تست دود اتاق تمیز (Cleanroom Smoke Test) یک روش بصری برای بررسی و مستندسازی رفتار جریان هوا در یک اتاق تمیز یا ناحیه بحرانی است. در این روش، یک مولد دود یا مه مخصوص، ذرات ردیاب قابل مشاهده‌ای را وارد مسیر جریان هوا می‌کند. دوربین مسیر حرکت این ذرات را ثبت می‌کند و متخصص می‌تواند بررسی کند که هوا از کجا وارد می‌شود، در چه مسیری حرکت می‌کند، چگونه از روی تجهیزات و سطوح عبور می‌کند و در نهایت از چه مسیری خارج می‌شود.

به بیان ساده، هوایی که با چشم دیده نمی‌شود، با استفاده از Smoke Study قابل مشاهده می‌شود. در محیط‌هایی که کنترل آلودگی اهمیت بالایی دارد، هدف اصلی این است که جریان هوای تمیز، به‌خصوص در مناطق بحرانی، از مسیر مورد انتظار حرکت کند و باعث انتقال آلودگی به سمت محصول، تجهیزات یا سطوح حساس نشود. ASTM E3379 نیز Airflow Visualization را روشی برای مشاهده و مستندسازی الگوهای جریان هوا و ارزیابی اثر جریان هوای فیلترشده HEPA بر کنترل آلودگی معرفی می‌کند.

بیشتر بخوانید | طراحی اتاق تمیز

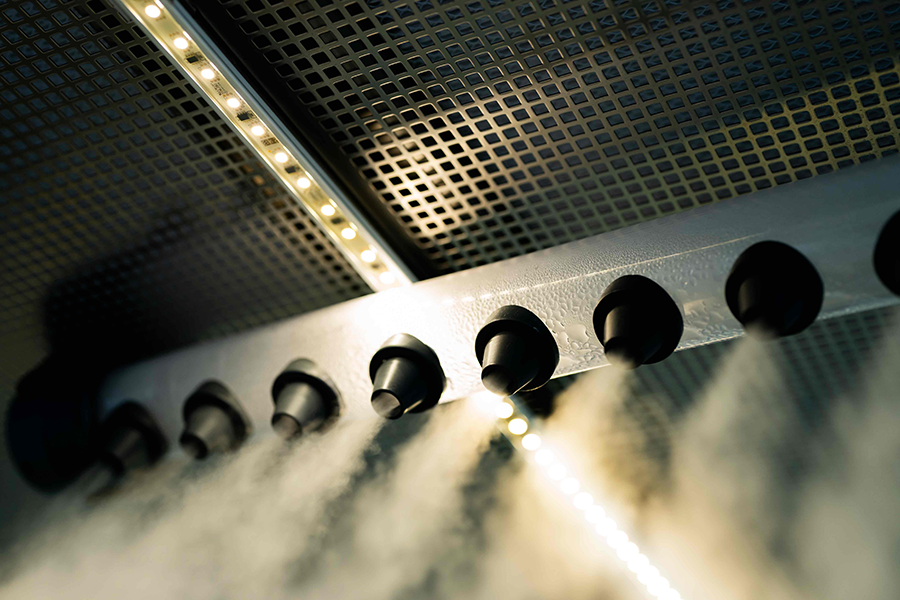

هدف از انجام تست دود در اتاق تمیز چیست؟

هدف Smoke Test صرفاً این نیست که ببینیم «دود به کدام سمت می‌رود». این تست اطلاعات مهمی درباره عملکرد واقعی سیستم تهویه و نحوه تعامل جریان هوا با محیط ارائه می‌دهد. مهم‌ترین اهداف تست دود عبارت‌اند از:

۱. بررسی جهت جریان هوا

در یک سیستم دارای جریان یک‌طرفه، باید مشخص باشد که جریان هوا در چه جهتی حرکت می‌کند و آیا این جهت در تمام ناحیه بحرانی حفظ می‌شود یا خیر. برای مثال، در یک سیستم Downflow، هوای فیلترشده از قسمت بالایی وارد شده و به سمت پایین حرکت می‌کند. Smoke Study می‌تواند نشان دهد که این جریان واقعاً به شکل مورد انتظار برقرار است.

۲. شناسایی آشفتگی جریان هوا

تجهیزات، بدن اپراتور، باز و بسته شدن درها و حتی نحوه قرارگیری ابزارها می‌توانند جریان هوا را تغییر دهند. تست دود می‌تواند نقاطی را که در آن‌ها جریان دچار Turbulence، گردابه یا برگشت جریان می‌شود مشخص کند.

۳. بررسی حفاظت از ناحیه بحرانی

در فرآیندهای استریل، مهم است که هوای تمیز مستقیماً از ناحیه بحرانی عبور کند و جریان هوا باعث ورود آلودگی از مناطق کم‌تمیزتر به این ناحیه نشود. این موضوع به‌خصوص در Grade A / ISO 5 اهمیت دارد. ASTM نیز تأکید می‌کند که هدف مطالعات جریان بحرانی، بررسی جریان «First Air» و توانایی آن در کاهش ریسک آلودگی ناحیه بحرانی است.

۴. بررسی تأثیر اپراتورها و تجهیزات

یک جریان هوا ممکن است در حالت بدون حضور تجهیزات کاملاً مناسب باشد، اما پس از ورود اپراتور یا قرار گرفتن دستگاه در محل واقعی، الگوی آن تغییر کند. به همین دلیل Smoke Study باید در شرایطی انجام شود که تا حد امکان شرایط واقعی فرآیند را شبیه‌سازی کند. FDA نیز در موارد بازرسی، مطالعاتی را که شرایط واقعی کار، تجهیزات و مداخلات اپراتور را به‌درستی شبیه‌سازی نکرده‌اند، ناکافی دانسته است.

تست دود اتاق تمیز چگونه انجام می‌شود؟

مراحل دقیق تست به نوع اتاق، فرآیند، طراحی سیستم HVAC و هدف مطالعه بستگی دارد؛ اما روند کلی معمولاً شامل مراحل زیر است.

مرحله اول: تعیین محدوده تست

ابتدا مشخص می‌شود که کدام قسمت‌ها باید بررسی شوند.

برای مثال:

• ناحیه بحرانی تولید
• محل قرارگیری محصول
• اطراف HEPA Filter
• فضای زیر جریان یک‌طرفه
• اطراف تجهیزات
• محل ورود و خروج مواد
• اطراف Pass Box
• مسیرهای ورود و خروج اپراتور
• محل مداخلات و عملیات دستی

نقطه شروع باید بر اساس ارزیابی ریسک و طراحی واقعی فرآیند مشخص شود، نه صرفاً انتخاب چند نقطه تصادفی.

بیشتر بخوانید | ولیدیشن اتاق تمیز

مرحله دوم: آماده‌سازی سیستم تهویه

سیستم HVAC یا تجهیزات ایجاد جریان هوا باید در شرایط مورد نظر برای تست قرار گیرند. در این مرحله معمولاً مواردی مانند موارد زیر بررسی می‌شوند:

• وضعیت فن‌ها
• وضعیت فیلترها
• فشار اتاق
• شرایط سیستم تهویه
• وضعیت درها
• شرایط کاری تجهیزات
• موقعیت تجهیزات داخل اتاق

اگر هدف بررسی عملکرد اتاق در شرایط عملیاتی باشد، شرایط باید تا حد امکان مشابه شرایط واقعی تولید باشد.

مرحله سوم: تولید دود یا ذرات ردیاب

در این مرحله از یک دستگاه مخصوص تولید Smoke یا Fog استفاده می‌شود. نکته مهم این است که ماده مورد استفاده نباید صرفاً به دلیل «قابل مشاهده بودن» انتخاب شود. در راهنمای ASTM E3379 تأکید شده است که ذرات ردیاب مورد استفاده برای مطالعات جریان بحرانی باید پایدار، دارای رفتار نزدیک به خنثی از نظر شناوری و غیرسمی باشند. بنابراین استفاده از هر نوع دود، دود سیگار، عود یا ماده ناشناخته برای یک Smoke Study حرفه‌ای قابل توصیه نیست.

مرحله چهارم: تزریق دود در نقاط مشخص

دود یا Fog در نقاط مختلف و با روش کنترل‌شده وارد جریان هوا می‌شود. محل قرارگیری منبع دود اهمیت زیادی دارد؛ زیرا اگر تکنسین دود را با سرعت زیاد یا در نقطه نامناسب حرکت دهد، ممکن است الگوی واقعی جریان هوا قابل تشخیص نباشد. در یکی از هشدارهای اخیر FDA، حرکت سریع منبع دود و قرارگیری نامناسب آن از جمله عواملی بودند که باعث شدند مطالعه Airflow Visualization نتواند جریان یک‌طرفه را به‌درستی نشان دهد.

مرحله پنجم: تصویربرداری از جریان هوا

یکی از مهم‌ترین بخش‌های تست دود، ضبط ویدئویی است. دود باید به‌گونه‌ای در تصویر دیده شود که بتوان مسیر حرکت آن را در طول مطالعه بررسی کرد. بر اساس الزامات مرتبط با Airflow Visualization در محیط‌های استریل، ثبت و نگهداری ویدئوهای الگوی جریان هوا اهمیت دارد و نتایج مطالعه باید مستند شوند.

در تصویربرداری باید مواردی مانند موارد زیر قابل مشاهده باشند:

• نقطه ورود هوا
• مسیر حرکت جریان
• ناحیه بحرانی
• تجهیزات
• موقعیت اپراتور
• محل خروج هوا
• هرگونه گردابه یا برگشت جریان

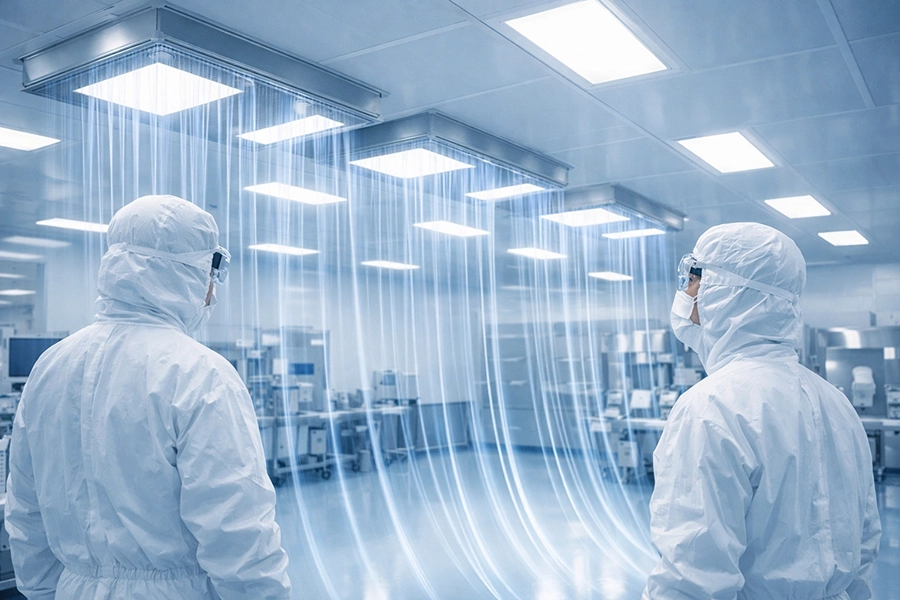

تست دود در حالت At Rest و In Operation

یکی از مهم‌ترین نکات در Smoke Study این است که بررسی فقط در یک وضعیت انجام نشود. در محیط‌های استریل، مطالعات جریان هوا معمولاً در دو وضعیت بررسی می‌شوند:

At Rest

در این حالت تجهیزات و سیستم در وضعیت مشخص قرار دارند اما فعالیت عادی اپراتورها و فرآیند تولید در جریان نیست. هدف این مطالعه، بررسی الگوی پایه جریان هوا و عملکرد طراحی‌شده سیستم است.

In Operation

در این حالت شرایط واقعی عملیات تا حد امکان شبیه‌سازی می‌شود. اپراتورها، تجهیزات، مواد و مداخلات مرتبط با فرآیند در مطالعه حضور دارند.

این مرحله اهمیت زیادی دارد؛ زیرا ممکن است جریان هوا در حالت At Rest مناسب باشد، اما حضور اپراتور یا تجهیزات باعث ایجاد آشفتگی شود.

EU GMP Annex 1 بر انجام مطالعات Airflow Pattern هم در حالت At Rest و هم در حالت In Operation تأکید دارد. همچنین نتایج این مطالعات باید در برنامه پایش محیطی مورد توجه قرار گیرند.

در تست دود اتاق تمیز به چه مواردی توجه می‌شود؟

صرفاً حرکت دود به تنهایی معیار قبولی یا رد تست نیست. متخصص باید الگوی جریان را در ارتباط با فرآیند و ناحیه بحرانی تحلیل کند.

موارد مهم عبارت‌اند از:

• جریان یک‌طرفه: آیا جریان در ناحیه‌ای که به جریان یک‌طرفه نیاز دارد، مسیر مشخص و پیوسته‌ای دارد؟
• Turbulence: آیا جریان دچار آشفتگی شدید می‌شود؟
• Eddy یا گردابه: آیا در اطراف تجهیزات یا گوشه‌ها گردابه ایجاد می‌شود؟
• Backflow: آیا بخشی از جریان به سمت ناحیه‌ای که نباید برگردد، بازمی‌گردد؟
• Dead Zone: آیا نقطه‌ای وجود دارد که جریان هوا در آن ضعیف یا تقریباً راکد باشد؟
• First Air: آیا هوای فیلترشده بدون برخورد نامناسب با افراد یا تجهیزات، به سطوح بحرانی می‌رسد؟
• تأثیر مداخلات اپراتور: آیا حرکت دست، بدن یا ابزار باعث تغییر مسیر جریان هوا می‌شود؟
• انتقال هوا بین مناطق: آیا جریان هوا از یک منطقه با سطح پاکیزگی پایین‌تر به سمت منطقه حساس‌تر حرکت می‌کند؟

این موارد در منابع تخصصی Smoke Study به‌عنوان بخش مهمی از ارزیابی عملکرد جریان هوا مطرح شده‌اند.

نتیجه مطلوب در تست دود اتاق تمیز چیست؟

یک نتیجه مطلوب باید نشان دهد که جریان هوا با طراحی و الزامات مورد نظر سازگار است و در ناحیه بحرانی، حفاظت مورد انتظار را فراهم می‌کند.

برای مثال، در یک ناحیه دارای جریان یک‌طرفه، انتظار می‌رود:

• مسیر جریان قابل مشاهده و قابل تفسیر باشد.
• جریان هوا در جهت مورد نظر حرکت کند.
• آشفتگی غیرقابل قبول ایجاد نشود.
• برگشت جریان به سمت سطوح بحرانی مشاهده نشود.
• تجهیزات یا اپراتورها حفاظت مورد انتظار ناحیه بحرانی را مختل نکنند.
• هوا از مناطق کم‌تمیزتر به مناطق بحرانی وارد نشود.

با این حال، یک نکته مهم وجود دارد:

برای Smoke Test یک معیار عددی واحد و عمومی مانند «دود باید دقیقاً در X ثانیه به نقطه خاصی برسد» برای تمام اتاق‌های تمیز وجود ندارد. معیار ارزیابی باید متناسب با طراحی، نوع جریان، کاربرد، فرآیند و الزامات مربوطه تعیین شود. ASTM E3379 نیز بر این موضوع تأکید دارد که هدف مطالعه، نشان دادن کنترل جریان هوا و حفاظت از ناحیه بحرانی است و ارزیابی باید متناسب با شرایط مورد نظر انجام شود.

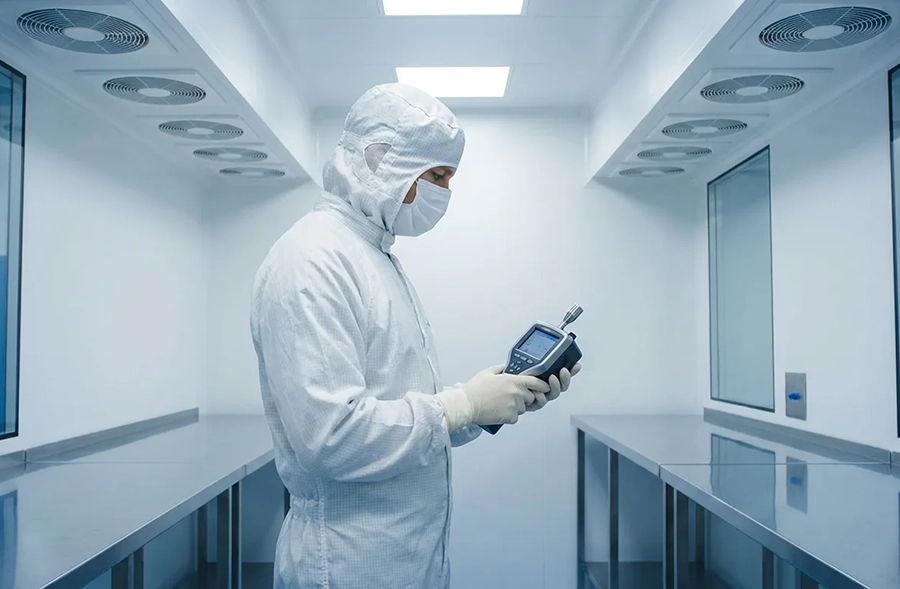

چه مشکلاتی با تست دود قابل شناسایی است؟

Smoke Study می‌تواند مشکلاتی را نشان دهد که با مشاهده صرفاً عدد فشار یا شمارش ذرات به‌راحتی قابل تشخیص نیستند.

برخی از مشکلات رایج عبارت‌اند از:

۱. ایجاد گردابه پشت تجهیزات

قرار گرفتن یک دستگاه بزرگ در مسیر جریان می‌تواند باعث ایجاد جریان برگشتی در پشت آن شود.

۲. اختلال جریان توسط اپراتور

حرکت سریع دست یا بدن اپراتور ممکن است مسیر First Air را تغییر دهد.

۳. جریان نامناسب اطراف تجهیزات

ممکن است یک دستگاه یا میز کار باعث شود جریان هوا به سمت یک سطح حساس منحرف شود.

۴. ورود هوا از منطقه کم‌تمیزتر

در محل‌هایی مانند بازشوها، Pass Box یا نقاط انتقالی، ممکن است الگوی جریان برخلاف هدف طراحی باشد.

۵. Dead Zone

برخی نقاط ممکن است جریان کافی نداشته باشند و باعث تجمع بالقوه آلودگی شوند.

۶. آشفتگی ناشی از درها

باز و بسته شدن درها می‌تواند الگوی جریان را تغییر دهد و در برخی شرایط باعث ورود هوا از محیط مجاور شود.

FDA در گزارش‌های بازرسی خود بارها بر اهمیت بررسی جریان هوا در شرایط واقعی و مداخلات عملیاتی تأکید کرده است؛ زیرا جریان مناسب در حالت بدون عملیات الزاماً به معنی حفاظت مناسب در زمان تولید نیست.

تست دود با تست نشتی HEPA چه تفاوتی دارد؟

این دو تست گاهی با یکدیگر اشتباه گرفته می‌شوند، اما هدف یکسانی ندارند.

بنابراین اگر در یک پروژه نوشته شده باشد HEPA Leak Test، نباید آن را با Smoke Test یکی دانست.

تست دود چه تفاوتی با تست سرعت هوا دارد؟

تست سرعت هوا یک آزمون کمی است؛ یعنی سرعت جریان هوا را با ابزار اندازه‌گیری می‌کند. اما Smoke Study عمدتاً یک روش بصری برای مشاهده الگوی جریان است.

این دو تست می‌توانند مکمل یکدیگر باشند. برای مثال ممکن است سرعت هوا در یک نقطه در محدوده مورد انتظار باشد، اما تجهیزات اطراف آن باعث ایجاد گردابه شوند. Smoke Study می‌تواند چنین رفتارهایی را نشان دهد.

به همین دلیل در ارزیابی عملکرد کلین‌روم نباید تنها به یک پارامتر اکتفا کرد. ISO 14644-3 مجموعه‌ای از روش‌های آزمون عملکردی را برای بررسی شرایط مختلف Cleanroom و Clean Zone در نظر می‌گیرد.

آیا تست دود برای همه اتاق‌های تمیز الزامی است؟

پاسخ به این سؤال به کاربرد اتاق تمیز، نوع فرآیند و الزامات قانونی و استانداردی پروژه بستگی دارد. در فرآیندهای استریل و نواحی بحرانی که جریان یک‌طرفه برای کنترل آلودگی اهمیت دارد، Airflow Visualization اهمیت بسیار بالایی دارد و در الزامات GMP نیز مورد توجه قرار گرفته است.

برای نمونه، در الزامات مرتبط با تولید داروهای استریل، مطالعات جریان هوا در شرایط At Rest و In Operation مورد تأکید قرار گرفته‌اند. بنابراین نمی‌توان گفت هر اتاقی که نام «Cleanroom» دارد، دقیقاً باید یک Smoke Test با یک پروتکل یکسان داشته باشد.

چه زمانی باید تست دود اتاق تمیز انجام شود؟

Smoke Study معمولاً در مراحل مختلف چرخه عمر یک سیستم می‌تواند کاربرد داشته باشد.

هنگام راه‌اندازی و Qualification

پس از طراحی و اجرای اتاق تمیز، برای بررسی عملکرد واقعی سیستم و مقایسه آن با طراحی انجام می‌شود.

پس از تغییرات مهم

اگر تجهیزاتی که روی جریان هوا اثر می‌گذارند جابه‌جا شوند یا طراحی سیستم تغییر کند، ممکن است نیاز به انجام مجدد مطالعه وجود داشته باشد.

تغییراتی مانند:

• تغییر تجهیزات
• تغییر چیدمان
• تغییر فرآیند
• تغییر نوع مداخلات اپراتور
• تغییر سیستم HVAC
• تغییر مسیر جریان هوا

می‌توانند دلیل بازنگری یا تکرار مطالعه باشند.

راهنماهای تخصصی نیز انجام مجدد Smoke Study را پس از تغییراتی که می‌توانند بر شرایط جریان هوا اثر بگذارند، توصیه می‌کنند.

بیشتر بخوانید |تست جریان هوا در اتاق تمیز

گزارش تست دود اتاق تمیز باید شامل چه مواردی باشد؟

یک گزارش حرفه‌ای Smoke Study بهتر است فقط شامل عبارت «تست مورد تأیید است» نباشد. مستندات باید به اندازه‌ای باشند که بتوان شرایط مطالعه و نتیجه را بعداً بازبینی کرد.

موارد مهم گزارش شامل:

• مشخصات پروژه
• نام و کد اتاق
• تاریخ انجام تست
• هدف مطالعه
• وضعیت اتاق در زمان تست
• تجهیزات مورد استفاده
• مشخصات مولد Smoke/Fog
• محل‌های تزریق دود
• وضعیت سیستم HVAC
• شرایط At Rest یا In Operation
• چیدمان تجهیزات
• مداخلات شبیه‌سازی‌شده
• ویدئوی ثبت‌شده
• تصاویر کلیدی
• مشاهدات
• نقاط دارای Turbulence
• نقاط دارای Backflow
• نقاط دارای Dead Zone
• نتیجه ارزیابی
• انحرافات مشاهده‌شده
• اقدامات اصلاحی در صورت نیاز
• تأیید افراد مسئول

نگهداری ویدئوی مطالعه نیز اهمیت ویژه‌ای دارد و در الزامات مرتبط با Airflow Visualization مورد تأکید قرار گرفته است.

اشتباهات رایج در تست دود اتاق تمیز

یک Smoke Study ضعیف می‌تواند حتی در صورت داشتن ویدئو، اطلاعات قابل اتکایی ارائه ندهد.

• حرکت سریع منبع دود: اگر تکنسین منبع دود را بیش از حد سریع حرکت دهد، تشخیص الگوی واقعی جریان دشوار می‌شود.
• تست در شرایط غیرواقعی: اگر تجهیزات، اپراتورها یا مداخلات مهم فرآیند در زمان تست حضور نداشته باشند، نتیجه ممکن است عملکرد واقعی سیستم را نشان ندهد.
• قرار دادن تجهیزات در موقعیت متفاوت: تغییر چیدمان نسبت به شرایط واقعی تولید می‌تواند الگوی جریان را تغییر دهد.
• تصویربرداری نامناسب: اگر دوربین نتواند کل ناحیه بحرانی یا مسیر جریان را ثبت کند، تحلیل نتیجه دشوار خواهد شد.
• تمرکز صرف بر ظاهر دود: هدف این نیست که دود «زیبا و مستقیم» حرکت کند؛ بلکه باید مشخص شود جریان هوا آیا کنترل آلودگی مورد انتظار را در شرایط واقعی فراهم می‌کند یا خیر.
• نادیده گرفتن مداخلات اپراتور: این یکی از مهم‌ترین اشتباهات در مطالعات Dynamic است. FDA در موارد بازرسی، مطالعاتی را که مداخلات واقعی فرآیند را شبیه‌سازی نکرده‌اند، ناکافی تشخیص داده است.

تست دود اتاق تمیز؛ یک تست ساده اما بسیار مهم

در نگاه اول، Smoke Test ممکن است فقط یک روش ساده برای «دیدن هوا» به نظر برسد؛ اما در واقع اطلاعاتی ارائه می‌کند که از طریق مشاهده فشار، دما یا حتی یک اندازه‌گیری نقطه‌ای سرعت هوا به‌تنهایی به دست نمی‌آید.

این تست نشان می‌دهد هوا واقعاً چگونه در محیط حرکت می‌کند و در برخورد با انسان، تجهیزات، سطوح و فرآیند چه رفتاری دارد. به همین دلیل در محیط‌هایی که حفاظت از محصول و کنترل آلودگی اهمیت بالایی دارد، Airflow Visualization یکی از ابزارهای مهم برای ارزیابی عملکرد سیستم کنترل آلودگی محسوب می‌شود.

در یک مطالعه Smoke حرفه‌ای، سؤال اصلی این نیست که:

«دود به کدام سمت رفت؟»

بلکه سؤال اصلی این است:

«آیا الگوی واقعی جریان هوا می‌تواند در شرایط مورد نظر، از ناحیه بحرانی و محصول در برابر آلودگی محافظت کند؟»

پاسخ به همین سؤال است که ارزش واقعی تست دود اتاق تمیز را مشخص می‌کند.

بیشتر بخوانید | استانداردهای اتاق تمیز

جمع‌بندی

تست دود اتاق تمیز (Smoke Test) یا Airflow Visualization Study روشی برای مشاهده و مستندسازی جریان هوا در کلین‌روم و نواحی بحرانی است. این تست با استفاده از ذرات ردیاب قابل مشاهده انجام می‌شود و می‌تواند جهت جریان، آشفتگی، گردابه، برگشت جریان، اثر تجهیزات و مداخلات اپراتور را آشکار کند. در محیط‌های استریل، انجام مطالعه در دو وضعیت At Rest و In Operation اهمیت ویژه‌ای دارد و نتایج باید مستند و قابل ردیابی باشند.

همچنین باید توجه داشت که Smoke Test با تست نشتی HEPA یکی نیست؛ اولی رفتار جریان هوا را بررسی می‌کند و دومی یکپارچگی و نشتی فیلتر را ارزیابی می‌کند. بنابراین برای دستیابی به یک اتاق تمیز واقعاً کنترل‌شده، فقط نصب HEPA، رسیدن به کلاس ISO یا اندازه‌گیری فشار کافی نیست؛ باید رفتار واقعی جریان هوا نیز در شرایط مورد نیاز بررسی و مستند شود.
