فیلتر H13 یا H14؛ کدام فیلتر برای کلین روم مناسب‌ تر است؟

انتخاب فیلتر مناسب یکی از مهم‌ترین بخش‌های طراحی سیستم تهویه و کنترل آلودگی در اتاق تمیز (Cleanroom) است. در میان فیلترهای HEPA، دو گرید H13 و H14 کاربرد گسترده‌ای در محیط‌های کنترل‌شده دارند و بسیاری از طراحان، مدیران تأسیسات و مسئولان کنترل کیفیت هنگام انتخاب سیستم فیلتراسیون با این سؤال مواجه می‌شوند که فیلتر H13 بهتر است یا H14؟

هر دو فیلتر در گروه فیلترهای HEPA قرار می‌گیرند، اما میزان راندمان آن‌ها یکسان نیست. بر اساس طبقه‌بندی EN 1822، راندمان کلی H13 در نقطه MPPS حداقل 99.95 درصد و راندمان H14 حداقل 99.995 درصد است. به بیان ساده، حداکثر نفوذ مجاز ذرات در H14 حدود یک‌دهم H13 است.

با این حال، نمی‌توان صرفاً گفت H14 همیشه انتخاب بهتری برای هر کلین روم است. انتخاب فیلتر باید بر اساس کلاس پاکیزگی مورد نیاز، حساسیت فرآیند، طراحی سیستم تهویه، دبی هوا، افت فشار، آب‌بندی فیلتر و الزامات کنترل آلودگی انجام شود.

در این مقاله تفاوت فیلتر H13 و H14، کاربرد هرکدام، مزایا و محدودیت‌ها و معیارهای مهم برای انتخاب فیلتر مناسب اتاق تمیز را بررسی می‌کنیم.

فیلتر HEPA چیست؟

HEPA مخفف High Efficiency Particulate Air است و به فیلترهای با راندمان بالا برای حذف ذرات معلق از جریان هوا گفته می‌شود.

فیلترهای HEPA در سیستم‌های تهویه اتاق تمیز، تجهیزات پزشکی، آزمایشگاه‌ها، صنایع دارویی، تجهیزات حساس و بسیاری از محیط‌هایی که کنترل ذرات اهمیت دارد استفاده می‌شوند.

عملکرد فیلتر HEPA به ساختار مدیای فیلتر و مکانیسم‌های مختلف به دام انداختن ذرات وابسته است. هدف اصلی این فیلترها کاهش میزان ذرات موجود در جریان هوای عبوری است.

البته باید توجه داشت که فیلتر HEPA به‌تنهایی تعیین‌کننده کلاس اتاق تمیز نیست. استاندارد ISO 14644-1 کلاس پاکیزگی هوا را بر اساس غلظت ذرات معلق در محدوده اندازه‌های مشخص تعریف می‌کند و برای طبقه‌بندی از شمارش ذرات استفاده می‌شود.

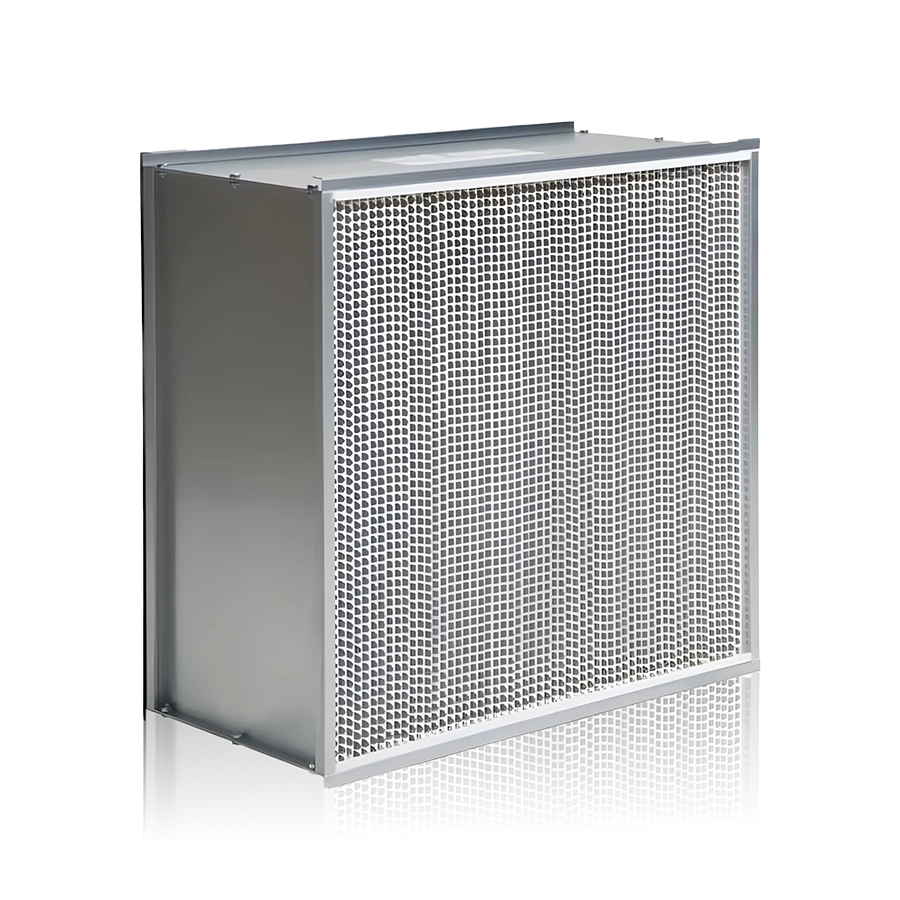

فیلتر H13 چیست؟

H13 یکی از گریدهای فیلتر HEPA در طبقه‌بندی EN 1822 است.

حداقل راندمان کلی فیلتر H13 در MPPS برابر با 99.95 درصد است. این یعنی در شرایط آزمون استاندارد، میزان نفوذ مجاز برای این گرید بسیار پایین است.

فیلترهای H13 می‌توانند در بسیاری از محیط‌های کنترل‌شده مورد استفاده قرار گیرند؛ اما انتخاب آن‌ها باید بر اساس نیاز واقعی سیستم و مشخصات پروژه انجام شود.

برخی کاربردهای رایج فیلترهای H13 عبارت‌اند از:

• سیستم‌های تهویه محیط‌های کنترل‌شده
• برخی اتاق‌های تمیز صنعتی
• مناطق عمومی تولید دارویی
• تجهیزات فیلتراسیون هوا
• برخی سیستم‌های FFU
• محیط‌های آزمایشگاهی و تحقیقاتی

البته کاربرد دقیق H13 باید بر اساس طراحی سیستم و الزامات پروژه مشخص شود و نمی‌توان برای تمام کلین‌روم‌ها یک نسخه ثابت ارائه کرد.

بیشتر بخوانید | استانداردهای اتاق تمیز

فیلتر H14 چیست؟

H14 نیز در گروه فیلترهای HEPA قرار دارد، اما راندمان آن از H13 بالاتر است.

حداقل راندمان کلی H14 در MPPS برابر با 99.995 درصد است. بنابراین میزان نفوذ مجاز ذرات در H14 نسبت به H13 کمتر است.

این ویژگی باعث می‌شود H14 در کاربردهایی که کنترل دقیق‌تر ذرات اهمیت دارد، مورد توجه قرار گیرد.

از جمله محیط‌هایی که ممکن است به فیلتراسیون با راندمان بالاتر نیاز داشته باشند می‌توان به موارد زیر اشاره کرد:

• مناطق حساس تولید دارویی
• فرآیندهای آسپتیک
• برخی تجهیزات و نواحی با کنترل آلودگی بالا
• برخی سیستم‌های جریان هوای یک‌طرفه
• محیط‌های حساس تحقیقاتی
• برخی کاربردهای پزشکی و آزمایشگاهی

انتخاب نهایی باید با توجه به طراحی کل سیستم و الزامات فرآیند انجام شود.

تفاوت فیلتر H13 و H14 چیست؟

مهم‌ترین تفاوت H13 و H14 در راندمان فیلتراسیون در MPPS است.

بنابراین تفاوت اصلی این دو فیلتر تنها در نام یا ساختار ظاهری نیست؛ بلکه H14 امکان کنترل بیشتر نفوذ ذرات را در شرایط آزمون استاندارد فراهم می‌کند.

بیشتر بخوانید | ولیدیشن اتاق تمیز

MPPS در فیلتر HEPA چیست؟

یکی از اصطلاحات مهم هنگام بررسی فیلترهای H13 و H14، MPPS یا Most Penetrating Particle Size است.

MPPS به محدوده‌ای از اندازه ذرات اشاره دارد که فیلتر در برابر آن‌ها کمترین راندمان نسبی خود را نشان می‌دهد.

به همین دلیل، طبقه‌بندی فیلترهای HEPA در استاندارد EN 1822 صرفاً بر اساس یک اندازه ذره دلخواه انجام نمی‌شود و عملکرد فیلتر در نقطه MPPS نیز اهمیت دارد.

این موضوع یکی از دلایلی است که هنگام مقایسه H13 و H14 باید به استاندارد آزمون و روش اندازه‌گیری توجه کرد.

آیا H14 همیشه بهتر از H13 است؟

از نظر راندمان اسمی فیلتراسیون، H14 راندمان بالاتری نسبت به H13 دارد. اما این موضوع به معنی مناسب‌تر بودن H14 برای تمام پروژه‌ها نیست.

در یک سیستم اتاق تمیز، عملکرد واقعی فقط به گرید فیلتر وابسته نیست. عواملی مانند موارد زیر نیز اهمیت دارند:

• طراحی سیستم HVAC
• دبی و سرعت هوا
• افت فشار
• کیفیت آب‌بندی فیلتر
• طراحی محفظه فیلتر
• توزیع جریان هوا
• کیفیت پیش‌فیلتر
• نحوه نصب
• نگهداری و تعویض فیلتر
• تست فیلتر پس از نصب

بنابراین ممکن است انتخاب H14 در پروژه‌ای که سیستم تهویه آن به‌درستی طراحی نشده، به‌تنهایی مشکل کنترل آلودگی را حل نکند.

در واقع، فیلتر باید به‌عنوان بخشی از سیستم جامع کنترل آلودگی در نظر گرفته شود. منابع تخصصی نیز تأکید می‌کنند که انتخاب بین H13 و H14 باید در کنار عواملی مانند جریان هوا، افت فشار، آب‌بندی محفظه و تست یکپارچگی فیلتر انجام شود.

بیشتر بخوانید | معتبرسنجی اتاق تمیز

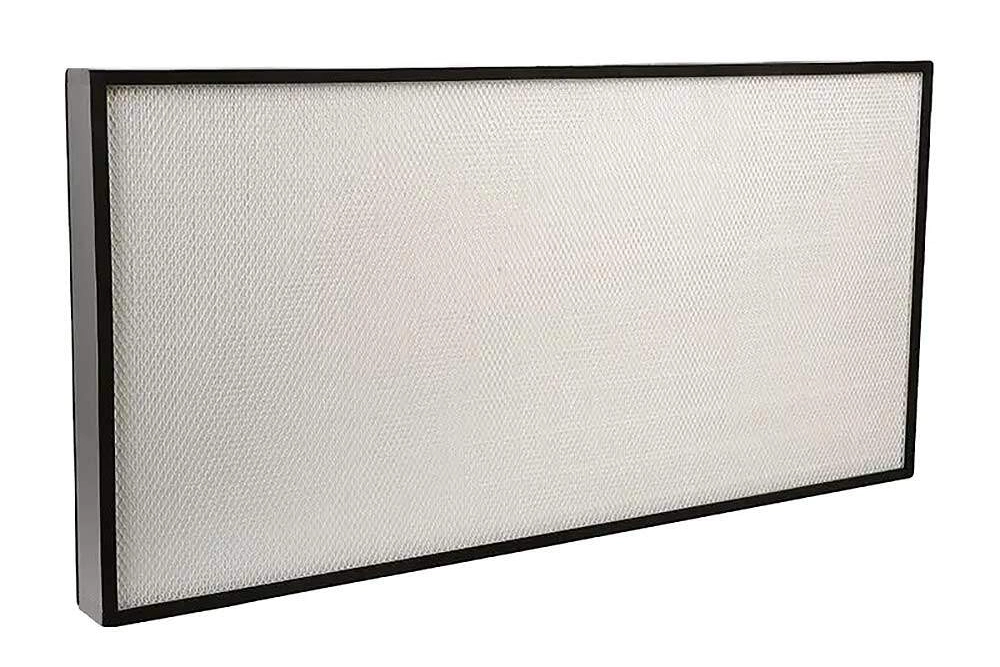

ارتباط فیلتر H13 و H14 با کلاس ISO اتاق تمیز

یکی از اشتباهات رایج این است که تصور شود مثلاً استفاده از H14 به‌صورت خودکار به معنی دستیابی به یک کلاس مشخص ISO است.

این برداشت صحیح نیست.

استاندارد ISO 14644-1 کلاس پاکیزگی هوای اتاق تمیز را بر اساس غلظت ذرات معلق تعریف می‌کند. برای تعیین کلاس، تعداد ذرات در اندازه‌های مشخص اندازه‌گیری و با حدود مجاز مقایسه می‌شود.

بنابراین رابطه بین فیلتر و کلاس اتاق تمیز را باید به شکل یک سیستم کامل بررسی کرد.

برای مثال، علاوه بر گرید فیلتر باید مواردی مانند:

• تعداد تعویض هوا
• الگوی جریان هوا
• فشار اتاق
• نرخ تولید ذرات
• تعداد افراد حاضر
• فرآیند تولید
• طراحی ورودی و خروجی هوا
• نشتی سیستم

نیز مورد توجه قرار گیرند.

در نتیجه، نمی‌توان تنها با مشاهده برچسب H13 یا H14 درباره کلاس نهایی یک کلین روم قضاوت کرد.

بیشتر بخوانید | تجهیزات تمیزسازی اتاق تمیز

فیلتر H13 برای چه کلین‌روم‌هایی مناسب است؟

H13 می‌تواند در پروژه‌هایی که نیاز به فیلتراسیون HEPA دارند و الزامات فرآیند با سطح عملکرد این گرید سازگار است، گزینه مناسبی باشد.

انتخاب H13 ممکن است در شرایطی منطقی باشد که:

• الزامات پروژه استفاده از H14 را ضروری نکرده باشد.
• سیستم HVAC برای عملکرد این گرید طراحی شده باشد.
• افت فشار سیستم در محدوده قابل قبول باشد.
• تست و آب‌بندی فیلتر به‌درستی انجام شود.
• سطح کنترل آلودگی مورد نیاز با مشخصات فیلتر مطابقت داشته باشد.

در چنین شرایطی استفاده از فیلتر متناسب با نیاز واقعی پروژه می‌تواند از انتخاب بیش از حد سخت‌گیرانه جلوگیری کند.

فیلتر H14 برای چه محیط‌هایی مناسب است؟

H14 به دلیل راندمان بالاتر می‌تواند برای فرآیندهایی که نیاز به کنترل بیشتر نفوذ ذرات دارند مورد توجه قرار گیرد.

برای مثال، در برخی محیط‌های حساس دارویی یا فرآیندهای آسپتیک، انتخاب فیلتر با راندمان بالاتر ممکن است بخشی از طراحی کنترل آلودگی باشد.

با این حال، حتی در چنین پروژه‌هایی نیز H14 نباید بدون بررسی سایر پارامترهای سیستم انتخاب شود.

در محیط‌های بسیار حساس، کیفیت نصب، آب‌بندی و تست فیلتر به اندازه انتخاب گرید مناسب اهمیت دارد.

تأثیر افت فشار در انتخاب H13 و H14

یکی از پارامترهای مهم در انتخاب فیلتر، Pressure Drop یا افت فشار است.

هر فیلتر در برابر عبور هوا مقاومت مشخصی ایجاد می‌کند. افزایش مقاومت سیستم می‌تواند روی عملکرد فن و مصرف انرژی اثر بگذارد.

به همین دلیل هنگام انتخاب H13 یا H14 باید اطلاعات فنی تولیدکننده درباره:

• افت فشار اولیه
• دبی هوا
• ظرفیت فیلتر
• افت فشار نهایی
• شرایط کاری

بررسی شود.

انتخاب فیلتر بدون در نظر گرفتن ظرفیت سیستم تهویه ممکن است باعث شود فن نتواند دبی هوای مورد نیاز را تأمین کند.

بنابراین گرید فیلتر باید همراه با مشخصات فن و سیستم HVAC بررسی شود.

بیشتر بخوانید | طراحی اتاق تمیز

اهمیت پیش‌فیلتر در کنار HEPA

فیلتر HEPA معمولاً نباید تنها لایه فیلتراسیون سیستم باشد.

استفاده از پیش‌فیلتر می‌تواند بخشی از بار ذرات ورودی را پیش از رسیدن به فیلتر نهایی حذف کند.

این کار می‌تواند به محافظت از فیلتر HEPA و افزایش عمر کاری آن کمک کند.

یک سیستم فیلتراسیون ممکن است شامل چند مرحله باشد که هر مرحله وظیفه مشخصی دارد:

هوای ورودی → پیش‌فیلتر → فیلتراسیون میانی در صورت نیاز → HEPA → فضای کلین روم

طراحی دقیق این مراحل به نوع پروژه، کیفیت هوای ورودی و الزامات سیستم بستگی دارد.

اهمیت آب‌بندی فیلتر H13 و H14

حتی اگر یک فیلتر راندمان بسیار بالایی داشته باشد، نشتی اطراف فیلتر می‌تواند عملکرد واقعی سیستم را تحت تأثیر قرار دهد.

برای همین، Housing، فریم، گسکت و محل نصب فیلتر باید به‌درستی طراحی و آب‌بندی شوند.

در واقع، هدف فقط خرید فیلتر با راندمان بالا نیست؛ بلکه باید اطمینان حاصل شود که هوای عبوری از سیستم، مسیر کنترل‌نشده‌ای برای عبور از اطراف فیلتر ندارد.

این مسئله به‌خصوص در محیط‌های حساس اهمیت بیشتری پیدا می‌کند.

تست فیلتر HEPA پس از نصب

پس از نصب فیلتر در سیستم، صرفاً بررسی برچسب فیلتر کافی نیست.

در پروژه‌های کلین روم، بسته به الزامات طراحی و استانداردهای مورد استفاده، تست‌های مربوط به یکپارچگی و نشتی فیلتر می‌توانند برای بررسی عملکرد فیلتر نصب‌شده انجام شوند.

هدف این تست‌ها بررسی این موضوع است که فیلتر و مجموعه نصب‌شده، در شرایط کاری مورد انتظار، عملکرد مناسبی داشته باشند.

بنابراین هنگام خرید فیلتر H13 یا H14 باید علاوه بر گواهی و مشخصات فنی محصول، برنامه تست و کنترل کیفیت نصب نیز مشخص باشد.

بیشتر بخوانید |تست جریان هوا در اتاق تمیز

هنگام خرید فیلتر H13 یا H14 به چه نکاتی توجه کنیم؟

برای انتخاب فیلتر مناسب کلین روم بهتر است موارد زیر بررسی شوند:

۱. استاندارد فیلتر

مشخصات فیلتر باید با استاندارد مورد نظر پروژه مطابقت داشته باشد.

۲. راندمان فیلتراسیون

راندمان فیلتر در شرایط آزمون مشخص باید بررسی شود.

۳. افت فشار

افت فشار فیلتر باید با ظرفیت سیستم HVAC و فن سازگار باشد.

۴. ابعاد و نحوه نصب

ابعاد فیلتر باید با Housing یا محل نصب مطابقت داشته باشد.

۵. کیفیت آب‌بندی

نوع گسکت و روش آب‌بندی باید متناسب با طراحی سیستم باشد.

۶. شرایط کاری

دما، رطوبت و شرایط فرآیند باید در زمان انتخاب در نظر گرفته شوند.

۷. قابلیت تست و کنترل کیفیت

امکان بررسی عملکرد فیلتر پس از نصب اهمیت زیادی دارد.

۸. هزینه چرخه عمر

قیمت خرید تنها عامل هزینه نیست. مصرف انرژی، دفعات تعویض، نگهداری و افت فشار نیز باید در محاسبات لحاظ شوند.

H13 یا H14؛ کدام فیلتر را انتخاب کنیم؟

پاسخ این سؤال به نیاز پروژه بستگی دارد.

اگر فرآیند و طراحی کلین روم به راندمان 99.95 درصد در MPPS نیاز داشته باشد و سایر مشخصات سیستم نیز با H13 سازگار باشند، H13 می‌تواند گزینه مناسبی باشد.

اگر پروژه به سطح بالاتری از راندمان فیلتراسیون نیاز داشته باشد، H14 با حداقل راندمان 99.995 درصد در MPPS می‌تواند انتخاب شود.

اما انتخاب نهایی نباید فقط بر اساس این سؤال باشد که «کدام فیلتر قوی‌تر است؟»

سؤال درست‌تر این است:

کدام گرید فیلتر با نیاز فرآیند، کلاس پاکیزگی، طراحی HVAC، دبی هوا، افت فشار، الزامات کنترل آلودگی و بودجه چرخه عمر پروژه سازگار است؟

این نگاه باعث می‌شود انتخاب فیلتر از یک تصمیم صرفاً محصول‌محور به یک تصمیم مهندسی تبدیل شود.

جدول مقایسه فیلتر H13 و H14

مقادیر راندمان فوق بر اساس طبقه‌بندی EN 1822 در نقطه MPPS بیان شده‌اند.

جمع‌بندی

فیلتر H13 و H14 هر دو از فیلترهای HEPA با راندمان بالا هستند، اما H14 سطح راندمان بالاتری نسبت به H13 ارائه می‌دهد. طبق طبقه‌بندی EN 1822، حداقل راندمان کلی H13 در MPPS برابر 99.95 درصد و H14 برابر 99.995 درصد است.

با وجود این، انتخاب H14 به‌صورت خودکار به معنی انتخاب مناسب‌تر برای هر اتاق تمیز نیست. کلاس پاکیزگی کلین روم بر اساس غلظت ذرات و مطابق الزامات استاندارد مربوطه تعیین می‌شود و عملکرد واقعی محیط به مجموعه‌ای از عوامل وابسته است.

برای انتخاب صحیح فیلتر باید کلاس مورد نیاز اتاق، نوع فرآیند، حساسیت محصول، دبی هوا، افت فشار، سیستم HVAC، پیش‌فیلتر، کیفیت آب‌بندی و روش تست فیلتر پس از نصب در کنار یکدیگر بررسی شوند.

در نتیجه، به جای انتخاب صرفاً بر اساس بالاتر بودن عدد راندمان، بهتر است فیلتر H13 یا H14 متناسب با الزامات واقعی پروژه انتخاب شود.
