طراحی اتاق تمیز تنها به انتخاب فیلترهای HEPA، تعیین تعداد تعویض هوا یا نصب تجهیزات HVAC محدود نمیشود. در بسیاری از پروژههای پیشرفته، عملکرد واقعی اتاق تمیز پیش از ساخت یا بهرهبرداری توسط ابزارهای شبیهسازی مهندسی مورد ارزیابی قرار میگیرد. یکی از مهمترین این ابزارها، مدلسازی CFD است.
CFD یا Computational Fluid Dynamics به مهندسان اجازه میدهد رفتار جریان هوا، توزیع ذرات، الگوی فشار، دما و حرکت آلایندهها را در یک محیط شبیهسازی کنند. این فناوری امروزه به یکی از ابزارهای کلیدی در طراحی اتاقهای تمیز دارویی، صنایع الکترونیک، تجهیزات پزشکی، بیوتکنولوژی و مراکز تحقیقاتی تبدیل شده است.
در این مقاله بررسی میکنیم CFD چیست، چگونه در طراحی اتاق تمیز استفاده میشود و چه مزایایی برای بهینهسازی عملکرد کلین روم دارد.
CFD چیست؟
CFD مخفف عبارت Computational Fluid Dynamics به معنی «دینامیک سیالات محاسباتی» است.
این فناوری با استفاده از مدلهای ریاضی و نرمافزارهای تخصصی، رفتار سیالات و جریان هوا را شبیهسازی میکند.
در پروژههای اتاق تمیز، CFD امکان مشاهده و تحلیل موارد زیر را فراهم میکند:
- مسیر حرکت هوا
- سرعت جریان هوا
- نقاط ایجاد تلاطم
- توزیع دما
- اختلاف فشار
- حرکت ذرات آلاینده
- عملکرد فیلترهای HEPA و ULPA
- کارایی سیستم تهویه
در واقع CFD به طراحان اجازه میدهد قبل از اجرای پروژه، عملکرد واقعی اتاق تمیز را مشاهده و ارزیابی کنند.

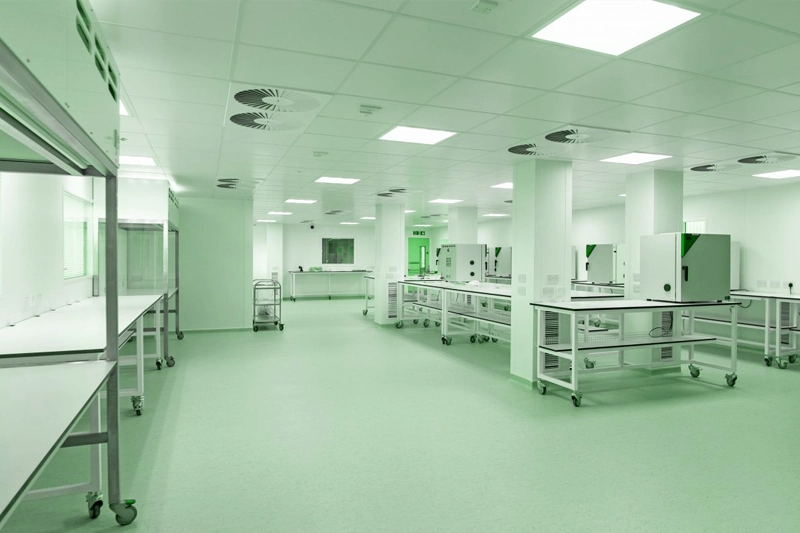

چرا از CFD در طراحی اتاق تمیز استفاده میشود؟
یکی از مهمترین چالشهای طراحی کلین روم، کنترل حرکت ذرات معلق است.
ممکن است یک اتاق تمیز از نظر محاسبات تئوری کاملاً صحیح طراحی شده باشد، اما در عمل به دلیل جانمایی نامناسب تجهیزات یا طراحی نامناسب سیستم تهویه، نقاطی با جریان هوای ضعیف یا تلاطم بالا ایجاد شود.
مدلسازی CFD این مشکلات را قبل از اجرا شناسایی میکند.
مهمترین اهداف استفاده از CFD عبارتاند از:
- بهینهسازی طراحی HVAC
- کاهش ریسک آلودگی
- بررسی عملکرد جریان هوا
- کاهش هزینههای اصلاح پس از اجرا
- افزایش اطمینان از دستیابی به کلاس موردنظر ISO
- ارزیابی سناریوهای مختلف طراحی
بیشتر بخوانید | معتبرسنجی اتاق تمیز
نقش CFD در کنترل آلودگی اتاق تمیز
هدف اصلی هر اتاق تمیز کنترل آلودگی است. ذرات آلاینده میتوانند از منابع مختلفی وارد محیط شوند:
- پرسنل
- تجهیزات
- مواد اولیه
- باز و بسته شدن دربها
- نشت هوا از فضاهای مجاور
با استفاده از مدلسازی CFD میتوان مسیر حرکت این آلایندهها را شبیهسازی کرد و نقاط پرخطر را شناسایی نمود. این موضوع به ویژه در صنایع داروسازی و تولید محصولات استریل اهمیت بسیار زیادی دارد.
بیشتر بخوانید | ولیدیشن اتاق تمیز
مراحل انجام مدلسازی CFD در طراحی اتاق تمیز
- ایجاد مدل سهبعدی
در اولین مرحله، یک مدل سهبعدی از اتاق تمیز تهیه میشود.
این مدل شامل موارد زیر است:
- دیوارها
- سقف
- کف
- تجهیزات
- خطوط تولید
- فیلترها
- دریچههای هوا
- دربها و پنجرهها
هرچه مدل به شرایط واقعی نزدیکتر باشد، نتایج شبیهسازی دقیقتر خواهند بود.
- تعریف شرایط مرزی
پس از ساخت مدل سهبعدی، شرایط عملکرد سیستم تعریف میشود.
این شرایط معمولاً شامل موارد زیر هستند:
- حجم هوای ورودی
- سرعت جریان هوا
- دمای هوا
- فشار محیط
- نرخ تعویض هوا (ACH)
- مشخصات فیلترها
- میزان تولید حرارت تجهیزات
این دادهها پایه اصلی تحلیل CFD را تشکیل میدهند.
- شبکهبندی (Meshing)
در این مرحله فضای اتاق به هزاران یا حتی میلیونها سلول کوچک تقسیم میشود.
نرمافزار CFD محاسبات خود را روی این شبکهها انجام میدهد.
هرچه شبکهبندی دقیقتر باشد، نتایج واقعیتر خواهند بود؛ البته زمان پردازش نیز افزایش پیدا میکند.
- اجرای شبیهسازی
پس از تعریف پارامترها، نرمافزار محاسبات مربوط به حرکت هوا را انجام میدهد.
در این مرحله رفتار واقعی سیستم HVAC در شرایط مختلف شبیهسازی میشود.
نتایج معمولاً به صورت:
- نقشههای سرعت هوا
- نقشههای فشار
- خطوط جریان هوا
- نقشههای دما
- مسیر حرکت ذرات
نمایش داده میشوند.
- تحلیل نتایج
پس از پایان شبیهسازی، مهندسان نتایج را بررسی میکنند.
در این مرحله نقاطی که ممکن است باعث ایجاد مشکل شوند شناسایی خواهند شد.
برای مثال:
- مناطق دارای جریان راکد
- نواحی با تلاطم شدید
- نقاط تجمع ذرات
- اختلال در جریان لامینار
- مشکلات فشار اتاق
CFD چگونه به بهبود عملکرد HVAC کمک میکند؟
سیستم HVAC مهمترین بخش اتاق تمیز است.
CFD میتواند نشان دهد که آیا محل نصب دریچههای هوا و فیلترها مناسب است یا خیر.
برخی از کاربردهای CFD در طراحی HVAC عبارتاند از:
- تعیین بهترین محل نصب فیلترهای HEPA
- بهینهسازی تعداد دریچهها
- بررسی عملکرد فنها
- کنترل فشار بین اتاقها
- ارزیابی الگوی جریان هوا
این موضوع باعث افزایش راندمان سیستم و کاهش مصرف انرژی میشود.
بررسی جریان هوای لامینار با CFD
در بسیاری از اتاقهای تمیز، به ویژه کلاسهای بالا، از جریان هوای لامینار استفاده میشود.
در این نوع طراحی هوا باید به صورت یکنواخت و بدون آشفتگی حرکت کند.
مدلسازی CFD به مهندسان کمک میکند تا اطمینان حاصل کنند که:
- جریان هوا یکنواخت است.
- سرعت هوا در محدوده استاندارد قرار دارد.
- تلاطم ایجاد نمیشود.
- ذرات به سرعت از محیط خارج میشوند.
کاربرد CFD در اتاقهای تمیز داروسازی
در صنایع دارویی، کنترل آلودگی یکی از مهمترین الزامات GMP محسوب میشود.
CFD در این صنعت برای موارد زیر استفاده میشود:
- طراحی اتاقهای استریل
- خطوط تولید تزریقی
- اتاقهای پرکنی دارو
- ایزولاتورها
- RABS
- بررسی نتایج Smoke Study
به همین دلیل بسیاری از پروژههای داروسازی پیشرفته بدون تحلیل CFD اجرا نمیشوند.
بیشتر بخوانید | اتاق تمیز داروسازی
مزایای استفاده از CFD در طراحی اتاق تمیز
استفاده از CFD مزایای متعددی دارد که از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد:
- کاهش هزینههای اجرایی: مشکلات طراحی قبل از ساخت شناسایی میشوند.
- افزایش کیفیت طراحی: تصمیمگیریها بر اساس دادههای واقعی انجام میشود.
- بهبود کنترل آلودگی: نقاط تجمع ذرات مشخص میشوند.
- افزایش راندمان HVAC: طراحی سیستم تهویه بهینهتر انجام میشود.
- کاهش مصرف انرژی: جریان هوا به شکل مؤثرتری مدیریت میشود.
- تسهیل فرآیند اعتبارسنجی: بسیاری از مشکلات پیش از مرحله Qualification برطرف میشوند.
محدودیتهای مدلسازی CFD
اگرچه CFD ابزار بسیار قدرتمندی است، اما محدودیتهایی نیز دارد.
از جمله:
- نیاز به اطلاعات دقیق طراحی
- وابستگی به کیفیت مدل سهبعدی
- زمان بالای محاسبات
- نیاز به نرمافزارهای تخصصی
- نیاز به تحلیل توسط کارشناسان مجرب
بنابراین نتایج CFD باید در کنار تستهای واقعی و اعتبارسنجی میدانی مورد استفاده قرار گیرند.
بیشتر بخوانید | استانداردهای اتاق تمیز
آینده CFD در صنعت اتاق تمیز
با توسعه فناوریهای محاسباتی و هوش مصنوعی، مدلسازی CFD نیز در حال پیشرفت است.
امروزه بسیاری از پروژههای پیشرفته از شبیهسازی دیجیتال (Digital Twin) استفاده میکنند تا عملکرد اتاق تمیز را به صورت لحظهای پایش و بهینهسازی کنند.
انتظار میرود در آینده استفاده از CFD به یکی از الزامات اصلی طراحی اتاقهای تمیز پیشرفته تبدیل شود.
جمعبندی
مدلسازی CFD یکی از پیشرفتهترین ابزارهای مهندسی در طراحی اتاق تمیز است که امکان تحلیل دقیق جریان هوا، توزیع ذرات، فشار و دما را پیش از اجرای پروژه فراهم میکند. این فناوری به مهندسان کمک میکند نقاط ضعف طراحی را شناسایی کرده، عملکرد سیستم HVAC را بهینه سازند و سطح کنترل آلودگی را افزایش دهند.
استفاده از CFD نه تنها کیفیت طراحی اتاق تمیز را بهبود میبخشد، بلکه هزینههای اجرایی، ریسک آلودگی و نیاز به اصلاحات پس از ساخت را نیز کاهش میدهد. به همین دلیل امروزه مدلسازی CFD به یکی از ابزارهای ضروری در طراحی کلین رومهای مدرن تبدیل شده است.
